Skrzynka zaworowo-informacyjna „SZI”

gazów medycznych oraz próżni.

SZI

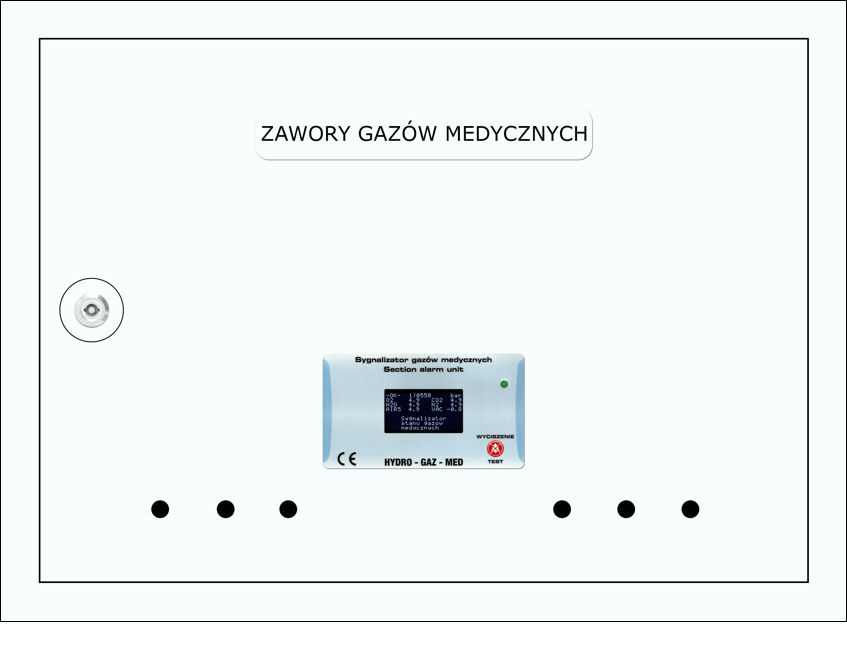

Skrzynka zaworowo-informacyjna „SZI” - informacje podstawowe

Skrzynki zaworowo-informacyjne stosowane w systemach gazów medycznych jako zespół sterujący dopływem gazów medycznych i informujący o stanie zasilania systemu tymi gazami. Skrzynki zaworowo-informacyjne służą do odcinania obszarów zaopatrzenia w gazy medyczne, informują o aktualnym ciśnieniu w sieci oraz przekazują sygnały informacyjne do sygnalizatorów gazów medycznych.

Skrzynki są integralną i niewydzielaną częścią systemu gazów medycznych i próżni, wykonywane i przeznaczone są do stosowania w centralnych instalacjach w obiektach służby zdrowia jak: szpitale, kliniki, przychodnie zwykłe i specjalistyczne, ośrodki zdrowia, stacje pogotowia ratunkowego itp.

Podstawowe parametry skrzynki:

  • kontrola zasilania od 1-6 gazów medycznych;
  • zawory odcinające dla wszystkich gazów medycznych i próżni;
  • zawory odcinające kolumny (w przypadku SZI-OP)
  • analogowe czujniki ciśnienia do kontroli wzrostów i spadków ciśnienia w kontrolowanej sekcji;
  • manometry / wakuometry;
  • fizyczne rozszczelnienie rurociągu na czas napraw bądź przebudowy;
  • możliwość odwodnienia instalacji;
  • punkt zasilenia awaryjnego typu NIST;

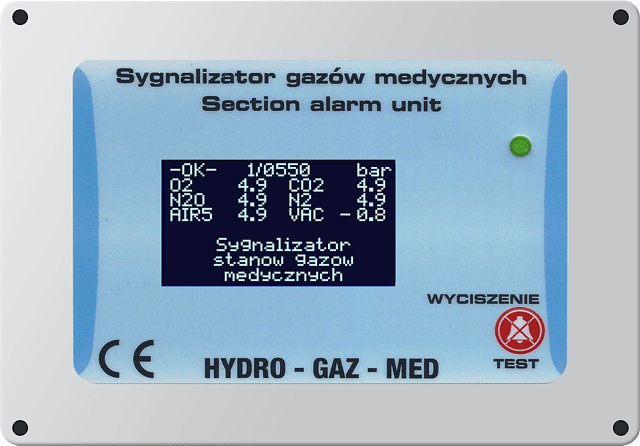

  • sygnalizator awarii gazów medycznych z wyświetlaczem LCD, na którym są wyświetlone wartości ciśnień;
  • maksymalna średnica rurociągu próżni 28 mm;
  • współpraca z BMS i/lub MODBUS RTU

Ciśnienie:

  • gazy sprężone 0 - 10 bar
  • próżnia -1.0 - 0 bar

Wymiary:

  • Do 4 gazów: 350x460x90 (SxWxG)
  • Do 6 gazów: 560x480x90 (SxWxG)

Rodzaje gazów

  • SZI-1 (1 gaz)
  • SZI-2 (2 gazy)
  • SZI-3 (3 gazy)
  • SZI-4 (4 gazy)
  • SZI-5 (5 gazów)
  • SZI-6 (6 gazów)
