Panel zasilania PNEUMAT 3

Elektroniczny automatyczny system zasilania butlowego o wydajności do 200 Nm³/h

PNEUMAT 3 Rozprężalnia butlowa Gazy medyczne Rezerwa

Panel zasilania PNEUMAT 3 - informacje podstawowe

Panel centralnego zasilenia PNEUMAT 3 gwarantuje ciągłą dostawę sprężonych gazów medycznych z butli pod wysokim ciśnieniem zgodnie z normą PN-EN ISO 7396-1.

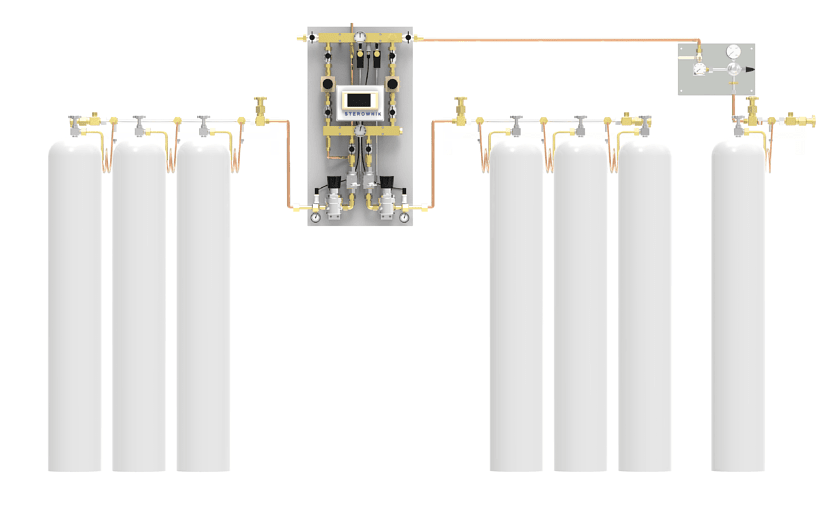

System składa się z 3 komponentów:

  • Panelu centralnego zasilania tablica redukcyjna PNEUMAT,
  • Panelu rezerwowego PNEUMAT
  • Panelu redukcyjnego dla zbiornika

Układ automatycznego przełączania oparty jest na dwóch elektrozaworach sterujących zaworami pneumatycznymi, w trakcie normalnej pracy jeden elektrozawór pozostaje cały czas pod napięciem w stanie zamkniętym.


Elektroniczny system przełączania kontroluje i sprawdza zasilenie w gaz systemu dystrybucji, jednocześnie redukuje ciśnienie baterii butli.

  • Wymiary panelu PNEUMAT: 850x400x200 (SxWxG),
  • Waga: około 28 kg
  • Wymiary panelu Rezerwowego PNEUMAT: 350x280x150
  • Waga panelu Rezerwowego: 2 kg
  • Wydajność: 200 Nm³/h
  • Wlot: G1/2”
  • Ciśnienie wejściowe: maks. 200 bar
  • Ciśnienie wyjściowe: 4.5 – 5.5 bar
  • Wyjście: rura miedziana Ø 15 mm
  • Zawory nadmiarowe: rura miedziana Ø 12 mm
  • Zasilanie: 12 V DC,
  • Przekrój przewodu zasilającego: 2x0,5 mm2
  • Temperatura pracy: 5 - 45⁰C
  • Przewód do sygnalizatora zdalnego (opcja): skrętka 4 parowa UTP lub FTP
  • Pomiar ciśnienia: przetworniki analogowe 0-5 V
  • Ciśnienia pracy reduktorów
  • Reduktor wysokiego ciśnienia prawy: 10 bar
  • Reduktor wysokiego ciśnienia lewy: 9 bar
  • Reduktor wysokiego ciśnienia na panelu rezerwowym: 7.0 bar
  • Reduktory sieciowe: 4.5 do 5.5 bar

Rodzaje gazów

  • 2 banki butli (zasilanie podstawowe oraz pomocnicze)
  • 2 banki butli + rezerwa (zasilanie podstawowe, pomocnicze oraz rezerwowe)
  • Koncentrator + 2 banki butli
  • Zbiornik z ciekłym gazem + 2 banki butli
  • Sprężarka powietrza + 2 banki butli
