Panel zasilania PNEUMAT 1

Pneumatyczny system zasilania butlowego o wydajności od 15 do 30 Nm³/h.

Rozprężalnia butlowa – Panel zasilania – Hydro Gaz Med PNEUMAT I e Rezerwa Panel zasilania

Panel zasilania PNEUMAT 1 - informacje podstawowe

Panel centralnego zasilania PNEUMAT gwarantuje ciągłą dostawę gazów medycznych (tlen, podtlenek azotu, sprężone powietrze, dwutlenek węgla i innych sprężonych gazów medycznych). Zgodnie z normą PN-EN ISO 7396-1, system jest przystosowany do pracy z dwoma bankami butli i trzecim bankiem jako zasilaniem rezerwowym.

Pneumatyczny system przełączania kontroluje i sprawdza zasilenie w gaz system dystrybucji, jednocześnie redukuje ciśnienie baterii butli.

  • Wymiary panelu PNEUMAT: 850 x 450 x 150 mm (DxWxG),
  • Waga: około 15 kg
  • Wydajność: 15-30 Nm³/h
  • Wlot: G1/2”
  • Ciśnienie wejściowe: maks. 200 bar
  • Ciśnienie wyjściowe: 4.5 – 5.5 bar
  • Wyjście: rura miedziana Ø 15 mm
  • Zawory nadmiarowe: rura miedziana Ø 12 mm
  • Zasilanie: 12 V DC, 0.2A
  • Przekrój przewodu zasilającego: 2 x 0,75 mm2

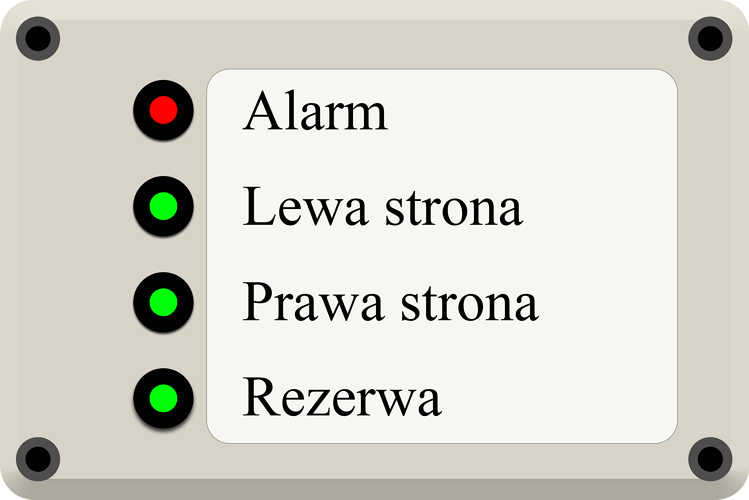

  • Przewód do sygnalizatora zdalnego (opcja): skrętka 4 parowa UTP lub FTP

Ciśnienia pracy reduktorów

  • Reduktor wysokiego ciśnienia prawy: 10 bar
  • Reduktor wysokiego ciśnienia lewy: 9 bar
  • Reduktor wysokiego ciśnienia na panelu rezerwowym: 7.0 bar
  • Reduktory sieciowe: 4.5 do 5.5 bar

Rodzaje gazów

  • 2 banki butli (zasilanie podstawowe oraz pomocnicze)
  • 2 banki butli + rezerwa (zasilanie podstawowe, pomocnicze oraz rezerwowe)
  1. Panel zasilania awaryjnego 1 stopniowy i 2 stopniowy
  2. Baterie butlowe do przyłączania butli stalowych
